东风多利卡扫路车操作使用说明，洗扫车详细参数资料

东风多利卡扫路车参数资料

整车详解

该扫路车采用东风多利卡（轴距3308）国五二类底盘改装，加装副发动机、风机、清水箱、垃圾箱、左右立扫、后置吸盘，扫盘降尘系统，液压系统、专用装置电控系统和副车架等改装而成(可加装前冲后洒）。

1. 东风多利卡（轴距3308）型国五二类底盘，驾驶室带前翻，带原装方向助力，7.00R16钢丝胎，前后桥带空气避震器。配备朝柴75kw发动机，油耗低。

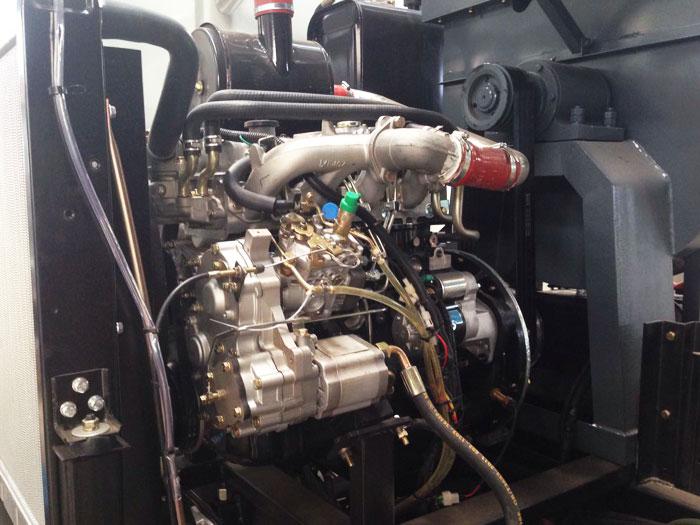

2. 副发动机采用性能强劲的江西五十铃57Kw发动机。（图1）。



   （图1）

3. 自动离合器驱动风机，减少风机启动和停止时对发动机的冲击。在使用过程中具有高度耐磨、使用寿命长、低噪音、低油耗量和节省成本的优点。

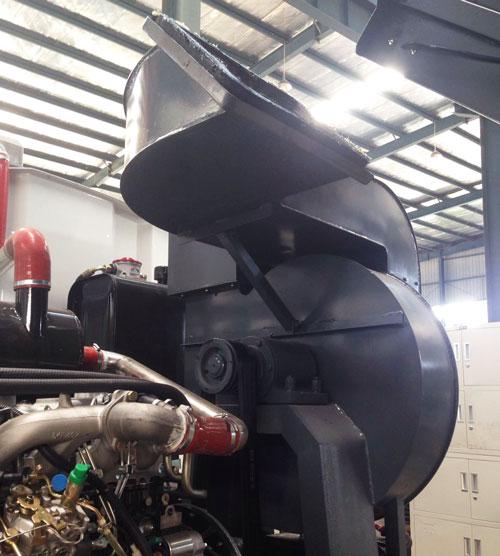

4. 采用大功率耐磨免维护离心风机，无噪音，效率高、风量大，使用寿命长（图2）。



   （图2）

5. 清水箱充分利用了车载空间，容积1.5m³，内置水位报警器，水箱内部做防腐，防锈，防毒处理，使水泵运行更安全，保障了清扫的效率。

6. 垃圾箱采用双层内胆不锈钢结构，容积4m³，内部加装过滤网板，能有效地防止树叶、塑料袋之类的轻飘物堵塞风口及灰尘的排出。内置喷雾压尘装置，最大限度的利用了垃圾箱装载垃圾的空间，厢体采用倾翻卸料。

7. 左右立扫为单扫盘，前扫盘带自动避让功能，减少了扫刷的数量和扫刷消耗量，能降低使用成本。扫刷上加装喷水装置，用于喷雾降尘。左右立扫分开控制，可实现后扫和全扫等不同的作业模式（图3）。



   （图3）

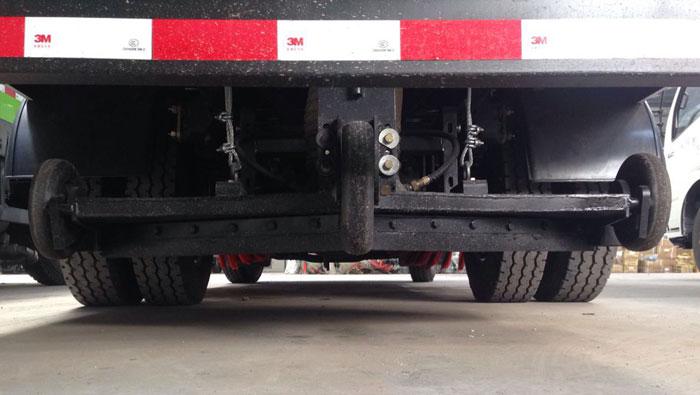

8. 吸嘴的吸口宽度达到1100mm，最大作业总宽度大于3.2m。3个高度可调的吸嘴轮，能方便调整和保证吸嘴与路面间合理间隙，从而达到更好的吸污效果，吸污效率更高（图4）。



   （图4）

9. 扫盘摆线马达采用国内知名品牌，使用寿命长稳定可靠，故障率低。

10. 液压管路采用德国标准技术密封结构形式，抗震动性能好，密封可靠性高，可实现无泄漏的密封效果。

11. 采用高品质合资电磁阀组，双向操作按钮，关键电控元件采用德国西门子电器开关，可靠性高，使用寿命长（图5）。



    图5

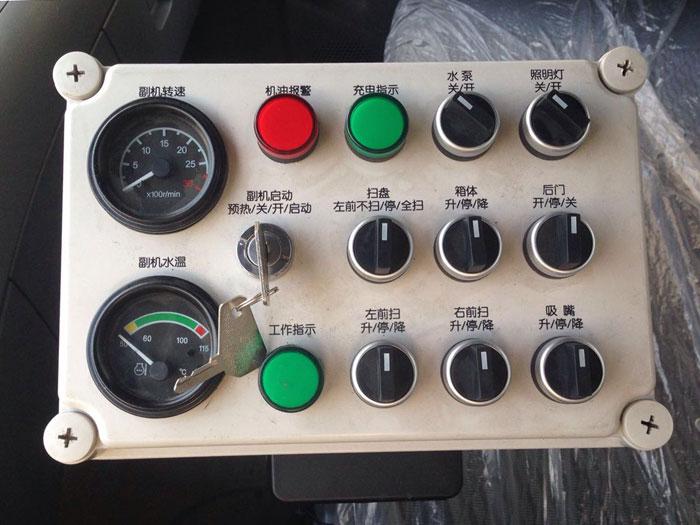

12. 液压元件采用集成叠加设计，驾驶室电液集中控制，可方便操作左右立扫升降、左右扫盘旋转、吸嘴升降、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作（图6）。



    图6

13. 加装手动泵应急系统，在副发动机停止的状态下也能举升垃圾箱，便于维护保养。

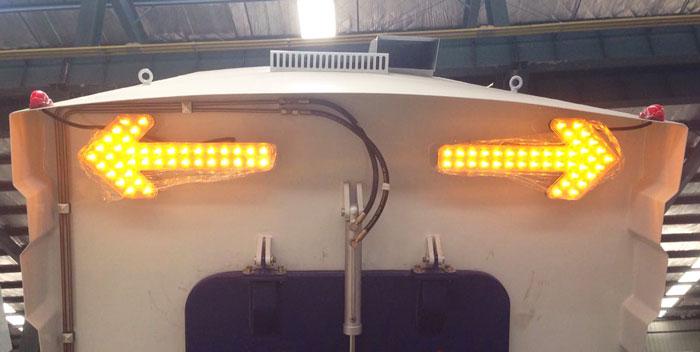

14. 后部采用LED箭头灯警示灯，保证行车作业安全。（图7）。



    图7

15. 非不锈钢件经电泳防锈处理，经久耐用。

16. 副架承重梁用截面长120mm宽60mm厚8mm的方钢焊接而成，保障了整车安全性，让车辆行驶更安全。

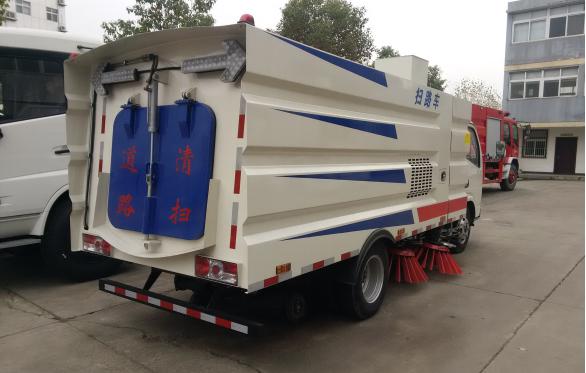

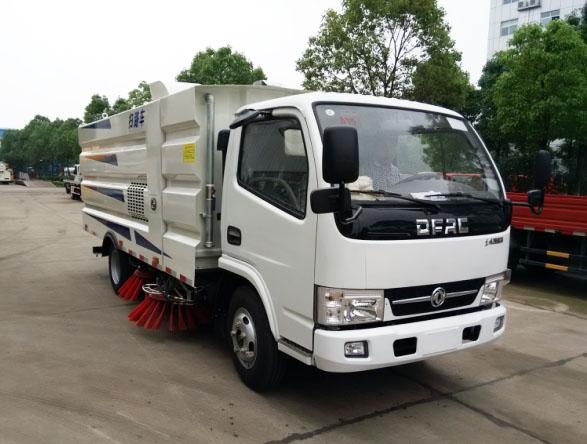

17. 外观造型电脑设计，高位侧裙，曲面过渡，整体协调匀称，造就低油耗，低噪音，流线型外观。（图8）



    图8

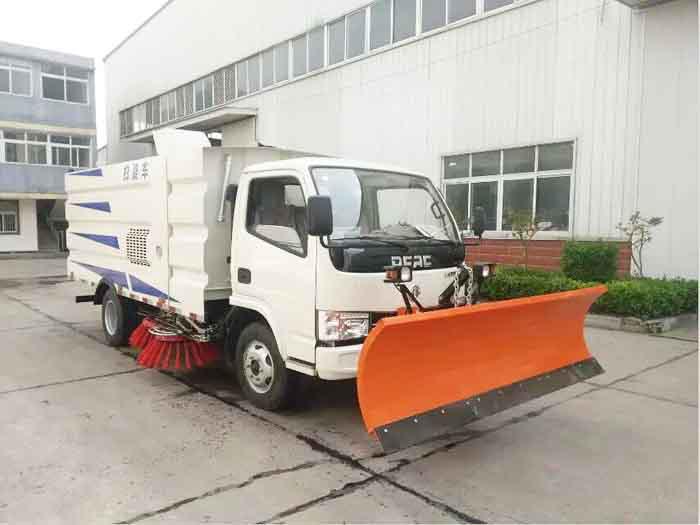

18. 该车辆可根据客户需求加装雪铲，升降平台，高炮。充分利用空间，实现一车多用。（图9）



    图9

      东风3308轴距扫路车参数表

*注：此参数为厂家标配，实际参数根据客户需求有所不同
